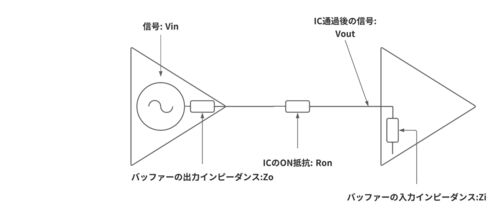

1:8 Multiplexer/DeMultiplexer ICの選択 既に決めてある仕様は 1. 電源は+/-12V Multiplexer/DeMultiplexer ICの前後にバッファを設けているが、バッファは増幅度1の非反転増幅器。片電源で動かすとどうしてもバイアスを与えるためコンデンサーが必要になっ…

前回までLoopポートは4つで考えていたのだけど初段と最終段のDeMultiplexerは全Loopポート+1となる。1:5のMultiplexer/DeMultiplexer ICなんて都合の良い物は存在しないので1:8のMultiplexer/DeMultiplexer ICを選ぶことになる。なのでイキナリ設計変更。1:8…

プログラマブルスイッチャーの自作#2 設計中のプログラマブルスイッチャーのブロック図。 プログラマブルスイッチャーのブロック図 まだ無駄が多い気がする。もう少し考え直さないとダメだな。図中の4:1 Multiplwxerは冗長な気がする。多分不要。でも部品決…

プログラマブルスイッチャーの自作#1 ギター弾き。現在２バンド平行して活動中。ライブは月に2-3本ほど。同時に２つ以上のエフェクターのON-OFFを切り替えたい。一層のこと、接続順序も切り替えれたら面白そうだ。今使っているFUZZ、低音域を鳴らしている分…
